Ką reiškia raidės „S“ ir „P“ ant akumuliatorių: verta į tai atkreipti dėmesį

Susipažindami su akumuliatoriais, dažnai galime pamatyti tokius žymėjimus kaip 3S, 4S2P arba 13S5P.

SlashGear ekspertai paaiškino, ką reiškia šie žymėjimai ir kodėl jie svarbūs renkantis baterijas.

Ką reiškia raidė S ant akumuliatoriaus

Raidė S yra santrumpa nuo Series (serija).

Taip žymimas baterijos elementų, sujungtų nuosekliai, skaičius – kai vieno elemento „pliusas“ prijungiamas prie kito elemento „minuso“. Įsivaizduokite, kaip žibintuvėlyje baterijos sudėtos „pliusas prie minuso“, ir suprasite principą.

Pagrindinis tokio sujungimo efektas – įtampos padidėjimas.

Pavyzdžiui, dvi 1,5 V baterijos, sujungtos nuosekliai, sudaro 3 V bateriją.

Būtent toks tipas paprastai naudojamas elektriniuose įrankiuose ir elektriniuose dviračiuose, kuriems reikalinga aukšta įtampa.

Kas yra „P“ akumuliatoriuje

Raidė P – nuo Parallel (lygiagrečiai).

Lygiagrečioje jungtyje veikia priešingas principas: visi pliusai kartu, visi minusai kartu. Šiuo atveju sujungus dvi 12 V baterijas vis tiek bus gauta ta pati 12 V įtampa.

Tačiau tuo pačiu padvigubėja baterijų bloko talpa – būtent dėl to daugelyje dyzelinių sunkvežimių naudojamos dvi baterijos.

Kaip veikia S + P derinys

Kad situacija būtų dar sudėtingesnė, gamintojai dažnai derina abu metodus, kurdami tokias baterijas kaip 4S2P.

Tai reiškia, kad viduje yra dvi nuoseklios grandinės po keturis elementus, sujungtos tarpusavyje lygiagrečiai.

4S2P konfigūracija – viena iš tų, su kuriomis daugelis iš mūsų susidūrė.

Toks surinkimo tipas naudojamas nešiojamųjų kompiuterių baterijose. Jei išskaidytume žymėjimą, „4S“ reiškia, kad keturi elementai sujungti nuosekliai.

Paprastai tai yra 3,6 V baterijos, o paprasta aritmetika duoda nominalią įtampą 14,4 (4 x 3,6).

Tačiau vienos tokios elementų grupės nepasakytų ilgai.

Čia į pagalbą ateina komponentas „2P“ – jis reiškia, kad dvi tokios „4S“ grupės sujungtos lygiagrečiai. Dėl to baterija vis tiek išskiria nominalią 14,4 V įtampą, bet teoriškai veikia dvigubai ilgiau.

Jei pakilsime į aukštesnį lygį, galime pažvelgti į elektromobilių akumuliatorių architektūrą.

Tipiniai pavyzdžiai – 12S72P, kuris naudojamas „Rivian“ automobiliuose, arba neįtikėtinai galingi blokai, tokie kaip 192S3P, naudojami „Hummer EV“.

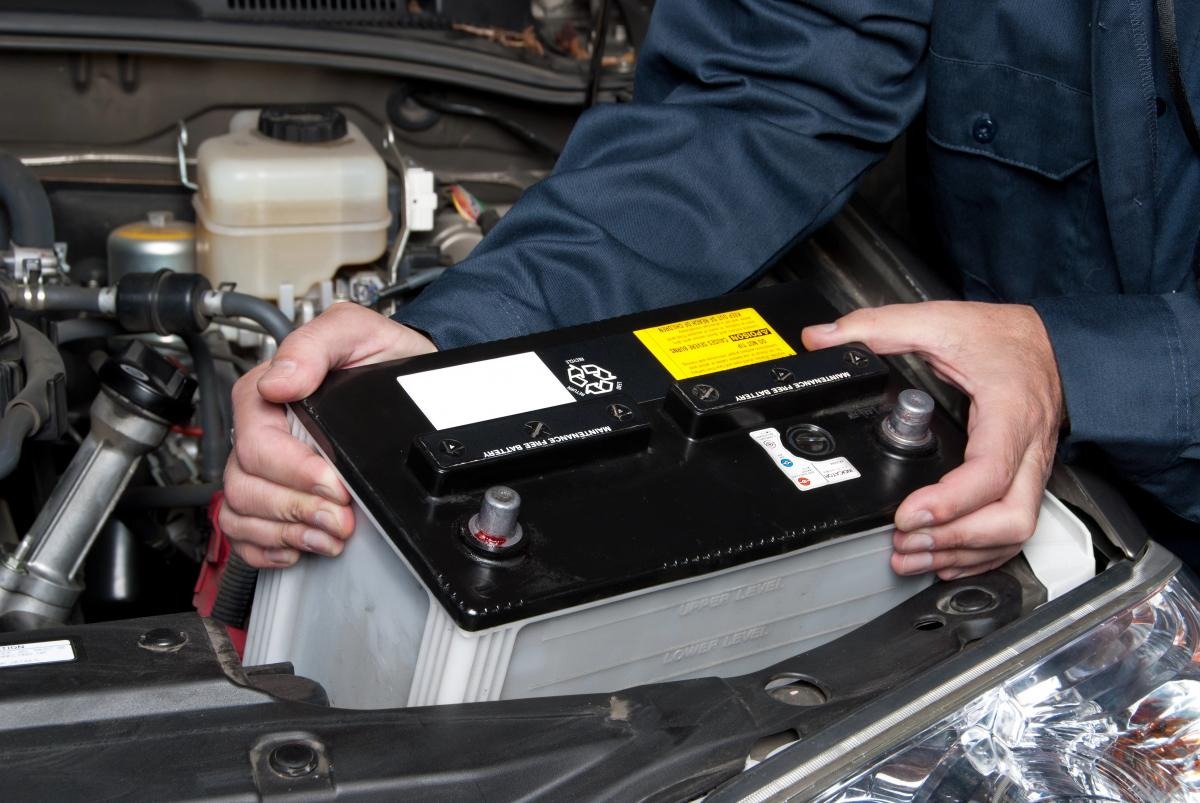

nuotrauka ua.depositphotos.com

Kodėl ženklinimas svarbus renkantis akumuliatorių

S ir P ženklų supratimas padeda:

• teisingai įvertinti baterijos charakteristikas prieš pirkimą;
• pasirinkti suderinamą akumuliatorių įrenginiui;
• išvengti klaidų keičiant ar surenkant baterijų bloką.

Ekspertai pabrėžia: S/P žymėjimas nėra techninė smulkmena, o raktas į supratimą, kiek galingas, talpus ir „ilgaamžis“ bus jūsų akumuliatorius.
